Popis

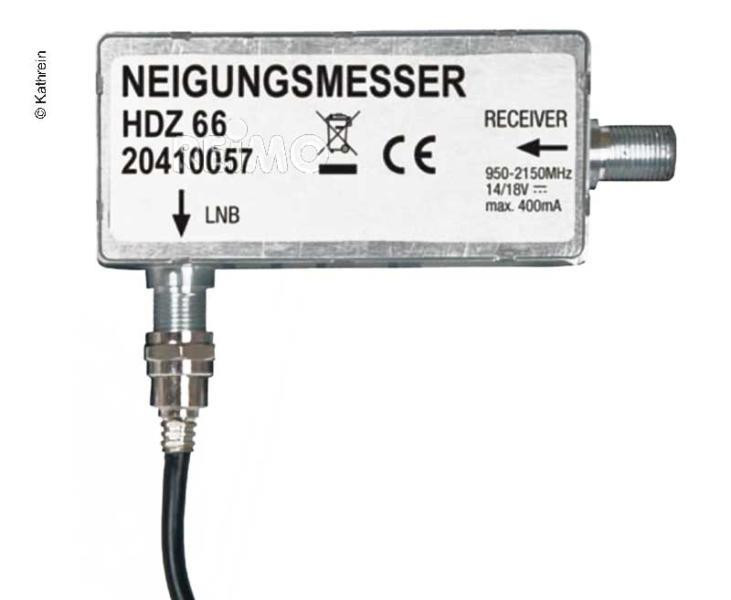

Zařízení se montuje přímo do krytu LNB na zadní straně antény a přenáší naměřená data o přesném úhlu elevace přímo do kompatibilního přijímače po stávajícím koaxiálním anténním kabelu – bez nutnosti tahání jakékoli další kabeláže.Hlavní přednosti:• Rychlé, přesné a pohodlné nastavení optimálního úhlu elevace satelitní antény.• Snadná integrace přímo do vnitřku pouzdra LNB na zadní straně ploché antény BAS 66.• Přenos dat probíhá přímo přes stávající koaxiální anténní kabel – není nutná instalace dalších vodičů.• Zobrazení aktuálního sklonu přímo na obrazovce připojeného kompatibilního přijímače Kathrein.• Ideální systémová kombinace s kloubovým stožárem řady HDM 14x a přijímači UFS 946sw/CI+ nebo UFS 940.• Originální komponent systému Kathrein zaručující spolehlivost a vysokou přesnost měření.Technické specifikace a parametryTyp produktuElektronický měřič sklonu satelitní antény (inklinometr)Výrobce / značkaKathreinModelové označeníHDZ 66Kompatibilní anténaPlochá satelitní anténa Kathrein BAS 66Kompatibilní přijímačeKathrein UFS 946sw/CI+, Kathrein UFS 940Doporučený stožárKloubové stožáry Kathrein řady HDM 14x (HDM 140, HDM 141, HDM 142)Způsob přenosu datPo koaxiálním kabelu (DiSEqC / datový protokol Kathrein)Místo montážeDo pouzdra LNB na zadní straně antényVyužitíPřesné nastavení elevace satelitní antény pro digitální a HDTV příjem v obytných automobilech a karavanechRozsah dodávky:• 1× Inklinometr Kathrein HDZ 66• 1× Propojovací kabel k LNB jednotce• 1× Návod k montáži a obsluzeDoporučení k instalaci a zapojení:• Snadná montáž: Měřič sklonu se jednoduše vloží do připraveného prostoru v zadním krytu LNB antény BAS 66 a propojí dodaným kabelem.• Bez další kabeláže: Není nutné vrtat žádné dodatečné prostupy střechou – napájení i datová komunikace probíhají automaticky po běžném koaxiálním svodu do přijímače.
