Popis

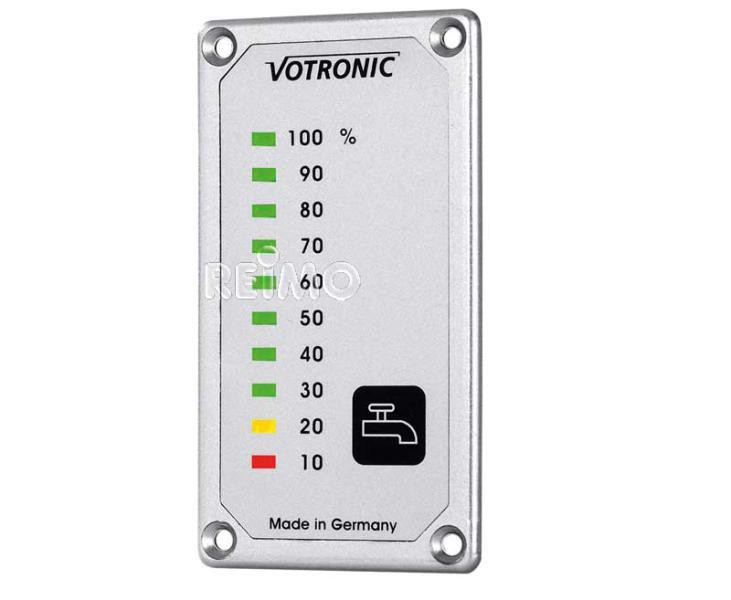

Displej se aktivuje stiskem tlačítka a po 10 minutách se automaticky vypne, čímž šetří palubní energii. Mimořádně kompaktní rozměry a vestavná hloubka pouhých 15 mm umožňují snadnou instalaci do libovolného nábytkového panelu.Hlavní přednosti:• Tříbarevný světelný LED sloupec s 10 segmenty pro okamžitý a přesný přehled o stavu nádrže.• Plynulé zobrazení mezipoloh s proměnným jasem pro sledování dynamiky plnění a čerpání.• Univerzální použití pro nádrže z plastu i kovu bez ohledu na jejich geometrii a objem.• Úsporná funkce automatického vypnutí po 10 minutách zamezující vybíjení palubního akumulátoru.• Extrémně malá montážní hloubka pouze 15 mm vhodná i pro tenké nábytkové příčky.• Široký rozsah napájecího napětí 12 V i 24 V DC pro obytné dodávky i velká expediční vozidla.Technické specifikace a parametryTyp produktuLED panel ukazatele stavu nádrže čisté vodyVýrobce a systémVOTRONICProvozní napětí12 V / 24 V DCTechnologie indikace10 LED světelných diod, tříbarevný stupňovitý sloupec s plynulým přechodem jasuRozměry čelního paneluŠířka 47 mm × Výška 85 mmCelková hloubka / vestavná hloubka20 mm / cca 15 mmHmotnost0,025 kg (25 g)Barevné provedení paneluKovový vzhled / matně stříbrnáOvládací prvkyTlačítko pro zapnutí / vypnutí s automatickým vypnutím po cca 10 minutáchKategorie díluPalubní elektroinstalace, 12V a 24V kontrolní panely a ukazatele stavu nádržíVyužitíPřesné měření a vizuální kontrola hladiny čisté vody v nádrži obytného vozuRozsah dodávky:• 1× Zobrazovací LED panel ukazatele čisté vody VOTRONIC (12 V / 24 V)• 1× Vrtací šablona pro zhotovení výřezu v nábytku• 1× Návod k montáži a obsluze(Upozornění: Nádržová měřicí sonda, propojovací kabeláž mezi sondou a panelem ani upevňovací vruty nejsou součástí dodávky.)Doporučení k volbě příslušenství a instalaci:• Kompatibilní sondy: K tomuto zobrazovacímu panelu je nutné dokoupit odpovídající nádržovou sondu dle hloubky nádrže (např. flexibilní kapacitní sondu pro výšku nádrže 15–35 cm nebo variantu pro výšku 20–50 cm).• Montáž do panelu: Pomocí přiložené šablony zhotovte přesný pravoúhlý otvor v nábytkové stěně; díky malé hloubce 15 mm je montáž možná i v těsné blízkosti jiných spotřebičů.• Elektrické připojení: Napájení zapojte na stabilní 12V či 24V rozvod za hlavní vypínač obytné části přes příslušnou pojistku o nízké hodnotě dle instalačního schématu.• Vedení signálového kabelu: Propojovací vedení mezi sondou v nádrži a displejem veďte mimo silnoproudé kabely měničů a alternátoru, aby se vyloučilo elektromagnetické rušení měřeného signálu.
