Popis

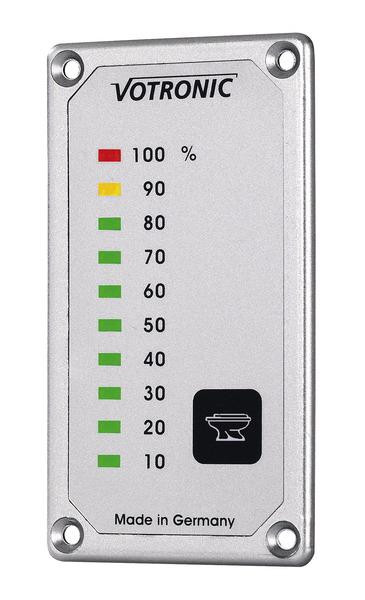

Displej se aktivuje stisknutím tlačítka a pro úsporu energie v baterii se po zhruba 10 minutách provozu automaticky vypne. Díky kompaktním čelním rozměrům a mimořádně malé montážní hloubce pouhých 15 mm jej lze zapustit téměř do libovolného místa v interiéru.Hlavní přednosti:• Přehledný tříbarevný světelný sloupec s 10 LED diodami pro okamžitou kontrolu hladiny.• Plynulé zobrazení mezistavů pomocí měnícího se jasu sousedních diod pro sledování tendence plnění.• Univerzální použití nezávislé na materiálu, tvaru či celkovém objemu odpadní nádrže.• Energeticky úsporný provoz s tlačítkovou aktivací a automatickým vypnutím po 10 minutách.• Extrémně plochá konstrukce s montážní hloubkou pouze 15 mm pro snadné zapuštění do nábytku.• Univerzální podpora palubních elektroinstalací s provozním napětím 12 V i 24 V.Technické specifikace a parametryTyp produktuPanelový ukazatel stavu hladiny fekální nádržeVýrobce a značkaVotronicModelové označeníUkazatel stavu fekální nádrže SProvozní napětí12 V DC / 24 V DCTyp displejeTříbarevný světelný sloupec s 10 světelnými diodami (LED)Funkce zobrazeníPlynulá indikace mezistavů řízeným jasem diod, okamžitá odezva při plnění/vypouštěníOvládání a časováníTlačítkové zapnutí a vypnutí, automatické odpojení po cca 10 minutáchMontážní hloubkacca 15 mmDoporučené příslušenství (sondy)Nádržová sonda pro výšku 15–35 cm nebo nádržová sonda pro výšku 20–50 cmMateriálová kompatibilita nádržíVhodné pro plastové, kovové i sklolaminátové nádrže všech velikostíKategorie díluElektroinstalace pro obytná auta, palubní kontrolní panely a měření hladinyVyužitíMěření a vizuální kontrola zaplnění toaletní či fekální nádrže v obytném vozeRozsah dodávky:• 1× Panelový ukazatel stavu fekální nádrže Votronic S (12 V / 24 V)• Sada upevňovacích šroubů pro montáž do panelu• Papírová vrtací šablona pro přesné vyříznutí montážního otvoru• Návod k obsluze a zapojení(Upozornění: Nádržová měřicí sonda, propojovací kabelový svazek ani samotná nádrž nejsou součástí dodávky.)Doporučení k instalaci a zapojení:• Volba měřicí sondy: Před instalací změřte vnitřní výšku fekální nádrže a zvolte vhodnou sondu Votronic – pro nádrže s výškou 15 až 35 cm použijte kratší variantu, pro hloubku 20 až 50 cm delší provedení.• Výřez v panelu: Pomocí přiložené vrtací šablony přesně naznačte a vyřízněte montážní otvor; díky hloubce pouhých 15 mm nehrozí kolize s konstrukcí za stěnou nábytku.• Elektrické připojení: Napájení připojte na jištěnou palubní větev 12 V nebo 24 V; signálové vodiče od nádržové sondy veďte mimo silové kabely střídačů či motorů pro zamezení rušení.• Ověření funkce: Po zapojení naplňte nádrž postupně vodou a zkontrolujte plynulý náběh diodového sloupce od spodních zelených diod přes žluté až po horní varovné červené diody.
